Pentru ce sunt folosite accesorii echipamentelor de tratare a gazelor reziduale organice COV?

Pentru ce sunt folosite accesoriile pentru echipamentele de tratare a gazelor reziduale organice de COV?

Răspunsul direct este că Accesorii pentru echipamente de inginerie pentru tratarea gazelor reziduale organice COV sunt utilizate pentru a proteja, susține și optimiza performanța unităților de tratare de bază într-un sistem industrial de tratare a gazelor reziduale COV. Componentele precum supapele de presiune de înaltă temperatură și dulapurile orizontale de pulverizare nu sunt unitatea principală de purificare în sine, dar îndeplinesc funcții de sprijin critice, inclusiv protecția la suprapresiune, pretratarea particulelor, controlul temperaturii și direcția fluxului de aer în cadrul lanțului general de echipamente de tratare a gazelor de eșapament. Fără accesorii adecvate, chiar și un sistem de COV cu cărbune activ bine conceput sau un sistem de COV cu oxidare catalitică poate suferi de un flux de aer instabil, uzură prematură a echipamentului sau acumulare nesigură de presiune în timpul fluctuațiilor procesului. Acesta este motivul pentru care firmele de inginerie specializate în tratarea gazelor reziduale organice, cum ar fi Lvquan Environmental Protection Engineering Technology Co., Ltd., proiectează accesorii ca parte integrată a sistemului complet de tratare a aerului cu COV, mai degrabă decât ca o idee ulterioară. Secțiunile de mai jos prezintă modul în care funcționează aceste sisteme, cum se compară diferitele tehnologii de tratare, ce fac accesoriile specifice în cadrul sistemului și cum să selectați configurația potrivită pentru o anumită aplicație industrială.

Cum funcționează un sistem de tratare a gazelor reziduale COV

Un sistem industrial tipic de tratare a gazelor reziduale de COV urmează o secvență generală care începe cu captarea, trece prin pretratare, continuă într-o etapă de purificare a miezului și se termină cu descărcarea în siguranță printr-o stivă. Gazele de eșapament care conțin compuși organici volatili sunt colectate mai întâi prin hote de captare sau prin conducte poziționate în apropierea sursei de emisie, cum ar fi o linie de tratare a gazelor de evacuare a unui atelier de vopsire sau un punct de control al COV din industria tipografică. Gazul colectat trece în mod obișnuit printr-o etapă de pretratare, unde un dulap de pulverizare orizontal poate îndepărta particulele, răci fluxul de gaz sau, în unele configurații de protecție împotriva incendiilor, poate ajuta la acoperirea rapidă a zonei din motive de siguranță. După pretratare, gazul intră în unitatea de tratare a miezului, care se poate baza pe adsorbție folosind cărbune activ, oxidare catalitică sau oxidare termică, în funcție de concentrația și compoziția COV prezenți. Accesoriile de siguranță și control, inclusiv supapele de limitare a presiunii evaluate pentru funcționare la temperaturi înalte, sunt poziționate în punctele cheie ale conductelor pentru a proteja sistemul de evenimentele de suprapresiune înainte ca gazul tratat să fie eliberat ca evacuare curată.

Carbon activat vs oxidare catalitică: compararea tehnologiilor de tratare a COV

Alegerea între cărbune activ și oxidare catalitică este una dintre cele mai comune decizii timpurii în proiectarea unui sistem de tratare a aerului cu COV, iar alegerea corectă depinde în mare măsură de concentrația gazului, debitul și compușii specifici implicați. Sistemele de COV cu cărbune activat funcționează prin adsorbție, în care moleculele organice sunt captate pe suprafața poroasă a mediului de carbon și această abordare este în general potrivită pentru fluxurile de concentrație mai scăzută cu flux intermitent. Sistemele COV de oxidare catalitică transformă în schimb compușii organici în dioxid de carbon și vapori de apă printr-o reacție de oxidare controlată pe un pat de catalizator, care tinde să funcționeze bine pe fluxuri de gaze mai continue, cu concentrație moderată. Referințele generale pentru controlul poluării aerului industrial, inclusiv materialul de prezentare generală a tehnologiei publicat de Agenția pentru Protecția Mediului din SUA privind tehnologiile de control al COV, descriu atât adsorbția, cât și oxidarea ca abordări stabilite, cu intervale de operare diferite, mai degrabă decât una care este universal superioară. Graficul de mai jos prezintă o comparație ilustrativă a intervalelor tipice de eficiență de îndepărtare raportate în descrierile generale de tehnologie din industrie, mai degrabă decât date de testare certificate pentru orice instalație specifică.

Diagrama cu bare orizontale de mai sus arată un model general în intervalele tipice de eficiență de îndepărtare în patru abordări comune ale tratarii gazelor de eșapament industriale și este concepută ca o referință ilustrativă, mai degrabă decât o măsurătoare certificată pentru orice instalație. Ventilația simplă fără o etapă de tratament dedicată oferă cea mai scăzută performanță relativă, deoarece în primul rând diluează, mai degrabă decât elimină în mod activ compușii organici din fluxul de aer. Adsorbția cărbunelui activat și oxidarea catalitică arată ambele performanțe semnificativ mai puternice, ceea ce este în concordanță cu motivul pentru care aceste două tehnologii rămân opțiunile cele mai utilizate pe scară largă în proiectarea sistemelor de purificare a COV-urilor industriale. Un sistem combinat în mai multe etape, care îmbină accesoriile de pretratare, cum ar fi un dulap de pulverizare cu o unitate de adsorbție sau oxidare a miezului, tinde să arate cel mai puternic model general, deoarece fiecare etapă se adresează unei părți diferite a fluxului de gaz, de la particule și temperatură până la compușii organici înșiși. Acest model general susține principiul ingineresc mai larg conform căruia accesoriile echipamentelor de tratare a COV, deși nu sunt tehnologia de purificare primară, afectează semnificativ performanța generală a sistemului pe care îl suportă.

Comparația sistemelor RTO vs RCO pentru aplicații industriale

Pentru instalațiile care evaluează un sistem RTO vs RCO, diferența de bază constă în modul în care fiecare tehnologie gestionează căldura în timpul procesului de oxidare, care afectează direct eficiența energetică și adecvarea pentru diferite intervale de concentrație. Un oxidant termic regenerativ, denumit în mod obișnuit RTO, utilizează medii ceramice de schimb de căldură pentru a recupera o mare parte din energia termică generată în timpul oxidării, ceea ce îl face bine potrivit pentru instalațiile cu încărcare moderată până la mare de COV, unde recuperarea energiei are un impact semnificativ asupra eficienței operaționale. Un oxidant catalitic regenerativ, sau RCO, realizează oxidarea la o temperatură de funcționare mai scăzută, bazându-se pe un catalizator, care poate reduce consumul de combustibil pentru fluxurile de concentrație mai mică, dar în general necesită mai multă atenție stării catalizatorului în timp. Graficul radar de mai jos compară RTO, RCO și adsorbția cărbunelui activat în mai multe dimensiuni calitative relevante pentru selectarea configurației echipamentelor de tratare a COV și ar trebui citită ca o comparație de planificare generală, mai degrabă decât un punct de referință precis de laborator.

Diagrama radar de mai sus compară trei abordări comune de tratare a COV industriale în șase dimensiuni de planificare calitativă și este menită să sprijine discuțiile de selecție a tehnologiei, mai degrabă decât să înlocuiască o evaluare inginerească specifică locului. Sistemele RTO au cel mai mare punctaj la recuperarea energiei și la funcționarea continuă, ceea ce reflectă proiectarea schimbului de căldură și utilizarea lor obișnuită în instalațiile care rulează schimburi de producție lungi și constante, cum ar fi liniile de purificare a aerului din fabricile de acoperire. Sistemele RCO se află într-o poziție de mijloc, oferind performanțe rezonabile în majoritatea dimensiunilor, în timp ce necesită, în general, temperaturi de funcționare mai scăzute decât RTO, ceea ce poate fi un avantaj pentru instalațiile concentrate pe un consum moderat de energie. Adsorbția cărbunelui activ are cel mai mare punctaj la flexibilitatea la pornire și la concentrația scăzută, deoarece paturile de carbon pot fi aduse online rapid și pot funcționa bine atunci când încărcarea COV este mai mică sau intermitentă, cum ar fi aplicațiile mai mici de control al COV din industria tipărită. Înțelegerea acestor puncte tari relative ajută echipele de inginerie și managerii de unități să restrângă tehnologia de bază potrivită înainte de a finaliza accesoriile echipamentelor de tratare a COV din jur care o susțin.

Accesorii cheie pentru echipamentele de tratare a COV și funcțiile acestora

Dincolo de unitatea de adsorbție sau oxidare de bază, un pachet complet de echipamente de inginerie pentru tratarea gazelor reziduale organice cu COV se bazează pe un set de accesorii de susținere care îndeplinesc fiecare o funcție specifică în cadrul sistemului. Lvquan Environmental Protection Engineering Technology Co., Ltd. produce o gamă de componente ale acestor sisteme de COV, dintre care două sunt descrise mai jos, împreună cu rolul lor într-o configurație tipică a echipamentelor industriale de tratare a gazelor de eșapament.

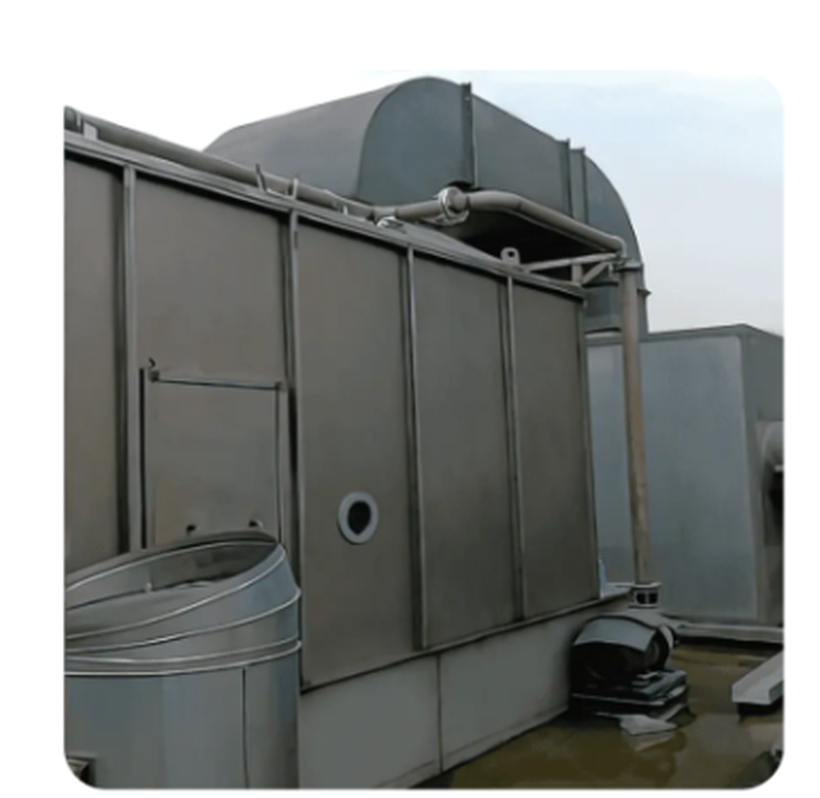

Dulap de pulverizare orizontal LQ-WPG

Dulapul orizontal de pulverizare LQ-WPG utilizează un sistem eficient de pulverizare combinat cu un spațiu interior optimizat pentru a obține o acoperire completă a fluxului de gaz într-un timp scurt de rezidență. Acest design permite unității să elimine în mod eficient particulele dăunătoare din fluxul de aer înainte de a ajunge la etapele de tratare din aval, ceea ce reduce încărcarea de particule pe paturile de cărbune activ sau pe suprafețele catalizatorului mai departe de-a lungul sistemului. În configurațiile axate pe protecția împotriva incendiilor și răcirea zonei, același principiu de pulverizare orizontală acceptă o acoperire rapidă într-un spațiu protejat, motiv pentru care acest tip de accesoriu este potrivit pentru medii precum centre de date, depozite și ateliere de producție, care necesită atât suport eficient de curățare zilnică, cât și răspuns fiabil de protecție împotriva incendiilor. Poziționarea unui dulap de pulverizare ca o etapă de pretratare înaintea unei unități de purificare a COV este o strategie comună a componentelor sistemului de epurare a gazelor reziduale, deoarece ajută la protejarea componentelor mai sensibile din aval de murdăria cu particule. Acest rol structural este unul dintre motivele pentru care accesoriile de pretratare sunt considerate parte integrantă din planificarea accesoriilor de tratare a gazelor, mai degrabă decât un supliment opțional.

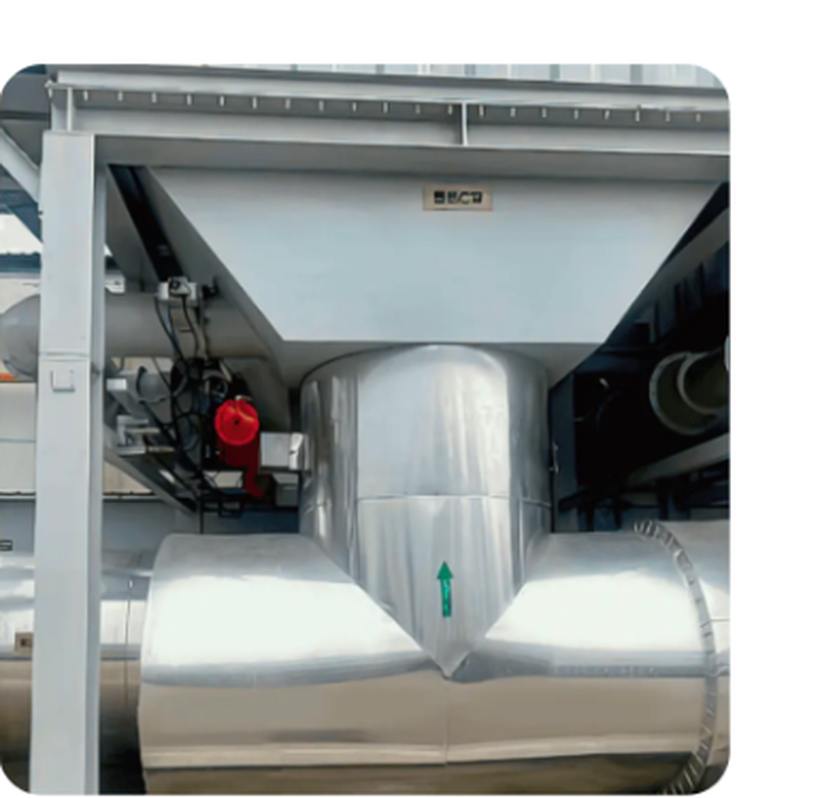

LQ-GXF Supapă de reducere a presiunii la temperatură înaltă

Supapa de limitare a presiunii de înaltă temperatură LQ-GXF este construită din materiale rezistente la temperaturi ridicate și combinată cu o tehnologie de etanșare precisă, permițându-i să funcționeze stabil în condiții solicitante de proces de căldură ridicată. Funcția sa principală este de a preveni evenimentele de suprapresiune în conductele și conductele de proces, deschizându-se într-un mod controlat pentru a elibera excesul de presiune înainte de a putea deteriora echipamentele din amonte sau de a compromite siguranța sistemului. Acest tip de accesoriu este utilizat pe scară largă în conductele de proces de temperatură înaltă din instalațiile petrochimice, centralele electrice și fabricile de metalurgie, unde pot apărea vârfuri bruște de presiune în timpul defecțiunilor procesului sau tranzițiilor echipamentelor. În cadrul unui sistem de tratare a gazelor reziduale cu COV care include etape de oxidare termică, o supapă de limitare a presiunii evaluate corespunzător este o componentă critică a componentelor sistemului de evacuare, deoarece metodele de tratare bazate pe ardere pot genera fluctuații de presiune și temperatură localizate care trebuie gestionate în siguranță. Selectarea unei supape de limitare a presiunii evaluate pentru intervalul corect de temperatură și presiune este una dintre cele mai importante decizii de inginerie în protejarea integrității pe termen lung a unui sistem de control al COV industrial.

Cum se conectează accesoriile în cadrul sistemului general

Diagrama de flux simplificată de mai sus ilustrează secvența generală în care accesoriile echipamentelor de tratare a COV se conectează într-un sistem complet de tratare a gazelor reziduale organice și este concepută mai degrabă ca un aspect conceptual, mai degrabă decât un desen exact de conducte și instrumente pentru orice proiect specific. Gazul intră printr-o hotă de captare sau o rețea de conducte, trece într-o etapă de pretratare, cum ar fi un dulap orizontal de pulverizare, apoi trece în unitatea de tratare centrală, unde majoritatea COV-urilor se elimină prin adsorbție sau oxidare. O supapă de limitare a presiunii este poziționată în apropierea capătului din aval al sistemului, unde este pregătită să răspundă la orice condiție de suprapresiune înainte ca gazul tratat să ajungă în coșul de evacuare. Această abordare în etape reflectă practica standard de ghid de proiectare de tratare a gazelor reziduale, în care fiecare accesoriu abordează un risc specific sau un factor de performanță, mai degrabă decât o singură unitate care încearcă să gestioneze fiecare funcție simultan. Unitățile care planifică un nou sistem de purificare a COV-urilor industriale sau modernizează unul existent, în general, beneficiază de revizuirea acestei secvențe complete cu un partener de inginerie experimentat, mai degrabă decât de selectarea componentelor individuale în mod izolat.

Unde sunt aplicate accesoriile pentru echipamentele de tratare a COV în toate industriile

Cererea de accesorii pentru echipamentele de tratare a COV se întinde pe o gamă largă de sectoare industriale, iar configurația specifică a accesoriilor se schimbă adesea în funcție de sursa gazului rezidual organic. Aplicațiile de tratare a gazelor de evacuare ale atelierelor de vopsire generează de obicei fluxuri de gaz încărcate de particule care beneficiază de o etapă de pretratare a cabinetului de pulverizare înaintea unei unități de adsorbție sau oxidare a miezului. Controlul COV din industria tipografică se ocupă adesea de emisii mai consistente pe bază de solvenți, ceea ce tinde să favorizeze o tehnologie de tratare de bază stabilă, asociată cu accesorii care susțin funcționarea continuă. Aplicațiile de tratare a COV din fabrică chimică și metalurgie implică frecvent condiții de proces de temperatură mai ridicată, care este locul în care supapele de presiune rezistente la temperaturi ridicate devin deosebit de importante pentru protejarea integrității conductelor. Graficul gogoși de mai jos prezintă o distribuție generală ilustrativă a cererii de accesorii în aceste categorii de industrie, bazată pe modele comune descrise în literatura de specialitate privind controlul poluării aerului industrial, mai degrabă decât pe un studiu de piață măsurat exact.

Graficul gogoși de mai sus ilustrează un model general în cazul în care accesoriile echipamentelor de tratare a COV tind să fie aplicate în patru mari categorii industriale și ar trebui să fie citită ca o referință direcțională, mai degrabă decât o defalcare precisă măsurată a pieței. Atelierele de vopsire reprezintă o pondere semnificativă a cererii tipice, în mare parte deoarece procesele de acoperire și pulverizare generează atât particule în suspensie, cât și vapori de solvenți organici care necesită o abordare combinată de pretratare și tratare de bază. Aplicațiile din industria de imprimare reprezintă, de asemenea, o parte semnificativă, reflectând utilizarea pe scară largă a cernelurilor și acoperirilor pe bază de solvenți în cadrul operațiunilor de tipărire a ambalajelor și publicațiilor. Instalațiile chimice și metalurgia sau alte procese industriale la temperatură înaltă reprezintă o pondere mai mică, dar totuși importantă, iar aceste aplicații tind să pună un accent mai mare pe accesoriile rezistente la temperaturi ridicate, cum ar fi supapele de limitare a presiunii, mai degrabă decât pretratarea concentrată pe particule. Acest model de distribuție generală este un context util pentru managerii de unități care își evaluează propriile nevoi ale sistemelor de tratare a aerului cu COV în raport cu modul în care sunt utilizate accesorii similare în setări industriale comparabile.

Eficiența tratamentului în mai multe etape: cum se dezvoltă eliminarea cumulativă în sistem

Înțelegerea modului în care COV-urile sunt îndepărtate în fiecare etapă a sistemului ajută la explicarea de ce accesoriile contează chiar și atunci când nu sunt tehnologia principală de purificare. Graficul cu zone de mai jos prezintă o vedere ilustrativă a eficienței de îndepărtare cumulativă pe măsură ce gazul se deplasează printr-un sistem tipic de purificare a COV industrial în patru etape, bazat pe logica generală a procesului de inginerie, mai degrabă decât pe datele de testare certificate pentru o anumită instalație.

Graficul cu zone de mai sus arată un model general ascendent al eficienței de îndepărtare cumulativă pe măsură ce gazul trece prin cele patru etape mari ale unui proces tipic de tratare a gazelor reziduale industriale, de la captarea inițială până la evacuarea finală. Doar etapa de captare contribuie doar la o îndepărtare modestă, deoarece funcția sa principală este colectarea fluxului de gaz, mai degrabă decât tratarea activă a acestuia. Etapa de pretratare, care poate include un cabinet de pulverizare orizontal, adaugă o creștere suplimentară prin îndepărtarea particulelor și stabilizarea temperaturii înaintea unității de tratare a miezului. Cel mai mare câștig are loc în timpul etapei de tratare de bază, unde adsorbția cărbunelui activat sau oxidarea catalitică realizează cea mai mare parte a eliminării compușilor organici, ceea ce este în concordanță cu motivul pentru care această etapă este în general considerată investiția primară în echipamentul de tratare a COV. Nivelarea treptată aproape de descărcarea finală reflectă scăderea câștigurilor incrementale odată ce tratamentul de bază a abordat deja cea mai mare parte a încărcăturii de COV, consolidând ideea practică că accesoriile de pretratare și de siguranță există pentru a proteja și stabiliza sistemul, mai degrabă decât pentru a genera în mod independent cele mai mari câștiguri de eficiență.

Cum să alegeți echipamentul de tratare a COV pentru unitatea dvs

Selectarea combinației potrivite dintre tehnologia de bază de tratament și accesoriile suport devine mai ușoară cu o listă de verificare structurată, în special pentru managerii de unități care compară opțiunile pentru prima dată.

1. Identificați intervalul de concentrație de COV și debitul fluxului de gaze de eșapament înainte de a alege între tehnologiile de adsorbție și oxidare.
2. Confirmați dacă particulele sunt prezente în fluxul de gaz, ceea ce ar indica necesitatea unui dulap de pulverizare sau a unui accesoriu similar de pretratare.
3. Examinați temperatura de funcționare a procesului pentru a vă asigura că supapele de limitare a presiunii și accesoriile pentru conducte sunt evaluate pentru intervalul corect de temperatură înaltă.
4. Luați în considerare dacă instalația funcționează continuu sau intermitent, deoarece acest lucru afectează adecvarea sistemelor pe bază de RTO, RCO sau carbon activ.
5. Lucrați cu un producător de echipamente de tratare a COV cu experiență pentru a revizui aspectul complet al sistemului, mai degrabă decât să vă aprovizionați separat cu componente individuale.

Ghid de întreținere a sistemului de tratare a COV

Întreținerea constantă menține un sistem de tratare a gazelor reziduale COV să funcționeze în mod fiabil și ajută la extinderea duratei de viață atât a unității de tratare de bază, cât și a accesoriilor sale de susținere.

1. Inspectați periodic duzele de pulverizare și interiorul cabinetului pentru a confirma acoperirea uniformă și pentru a preveni blocarea de la reziduurile de particule acumulate.
2. Testați supapele de limitare a presiunii într-un program regulat pentru a confirma că se deschid și reașează corect în condiții de presiune simulate.
3. Monitorizați nivelurile de saturație a patului de cărbune activ și planificați înlocuirea sau regenerarea înainte ca descoperirea să reducă performanța de îndepărtare.
4. Verificați periodic starea catalizatorului în sistemele de oxidare catalitică, deoarece degradarea treptată a catalizatorului poate reduce eficiența tratamentului pe termen lung.
5. Păstrați conductele și etanșările fără scurgeri, deoarece chiar și scurgerile mici pot permite gazului netratat să ocolească sistemul de tratare.

Urmărirea unui ghid structurat de întreținere a sistemului de tratare a COV reduce probabilitatea unui timp neplanificat și sprijină conformitatea consecventă cu cerințele de control al poluării aerului pe durata de viață a echipamentului. Facilităților care lucrează cu un furnizor consacrat de piese pentru echipamente VOCs, în general, este mai ușor să-și aprovizioneze rapid accesorii de înlocuire atunci când inspecția de rutină identifică o componentă care se apropie de sfârșitul intervalului de service.

Despre Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. este situată în Gaoyou, Yangzhou, o zonă adesea descrisă ca poarta de nord a provinciei Jiangsu și funcționează ca o întreprindere pe acțiuni formată prin cooperarea profesioniștilor cu peste treizeci de ani de experiență combinată în proiectarea și fabricarea echipamentelor COV. În calitate de producător profesionist de echipamente de inginerie pentru tratarea gazelor reziduale organice cu COV, compania deține un capital social de douăzeci și două de milioane de yuani, active fixe de aproape patruzeci de milioane de yuani și active totale de aproape șaizeci de milioane de yuani, susținând o suprafață de construcție a fabricii de nouă mii opt sute de metri pătrați. Compania operează peste două sute de seturi de diferite tipuri de echipamente de prelucrare și are o sută douăzeci de membri ai personalului, susținând o capacitate de producție anuală de o sută de milioane de yuani în toate accesoriile pentru echipamentele de tratare a COV și liniile complete de produse de echipamente de inginerie. Această combinație de experiență în inginerie, scară de producție și capacitatea de producție dedicată sprijină rolul companiei ca fabrică de echipamente de tratare a COV din China, care deservește clienții care au nevoie de sisteme personalizate de tratare a gazelor reziduale de COV, proiecte de sisteme de tratare a COV OEM și livrare de soluții de tratare a COV la cheie pentru o gamă largă de aplicații industriale.

Întrebări frecvente

Î1: Pentru ce sunt folosite accesoriile echipamentelor de tratare a gazelor reziduale organice COV?
Aceste accesorii susțin unitatea de tratare de bază prin manipularea funcțiilor precum pretratarea particulelor, răcirea cu gaz și protecția la suprapresiune, care împreună ajută întregul sistem de tratare a gazelor reziduale COV să funcționeze în siguranță și în mod constant.

Î2: Care este diferența dintre cărbunele activat și oxidarea catalitică pentru tratarea COV?
Sistemele de carbon activat elimină compușii organici prin adsorbție pe medii poroase de carbon, în timp ce oxidarea catalitică transformă compușii organici în dioxid de carbon și vapori de apă printr-o reacție controlată asupra unui catalizator.

Î3: Cum diferă un sistem RTO de un sistem RCO?
Un sistem RTO utilizează medii ceramice de schimb de căldură pentru a recupera energia termică în timpul oxidării, în timp ce un sistem RCO se bazează pe un catalizator pentru a realiza oxidarea la o temperatură de funcționare mai scăzută.

Î4: Pentru ce este utilizată o supapă de suprapresiune de înaltă temperatură într-un sistem de COV?
Este folosit pentru a elibera excesul de presiune într-un mod controlat în timpul defecțiunilor procesului, protejând conductele și conductele de proces de deteriorarea suprapresiunii în aplicații la temperaturi ridicate, cum ar fi oxidarea termică.

Î5: Accesoriile echipamentelor de tratare a COV pot fi personalizate pentru o anumită unitate?
Da, mulți producători oferă configurații personalizate ale sistemelor de tratare a gazelor reziduale COV, permițând ca accesoriile precum dulapurile de pulverizare și supapele de limitare a presiunii să fie adaptate la condițiile specifice de proces și la cerințele industriei.

Î6: Cât de des ar trebui să fie inspectat un sistem de tratare a gazelor reziduale COV?
Frecvența inspecției depinde de condițiile procesului, dar verificările de rutină ale dulapurilor de pulverizare, supapelor de limitare a presiunii, straturilor de carbon și stării catalizatorului sunt, în general, recomandate ca parte a planificării standard de întreținere.
